描述
1769-SDN AB
制造商罗克韦尔自动化
牌艾伦·布拉德利
零件号/目录号1769-SDN
生产线CompactLogix
模块类型DeviceNet通信模块
软件RSLogix5000
装运重量2磅
运输尺寸8 x 8 x 5英寸
系列A和B
电源距离额定值8个模块
电线类型摄氏90度的铜
实线尺寸22至14 AWG
绞线尺寸22至16 AWG
散热性440 mA在…上5伏DC/2.2瓦

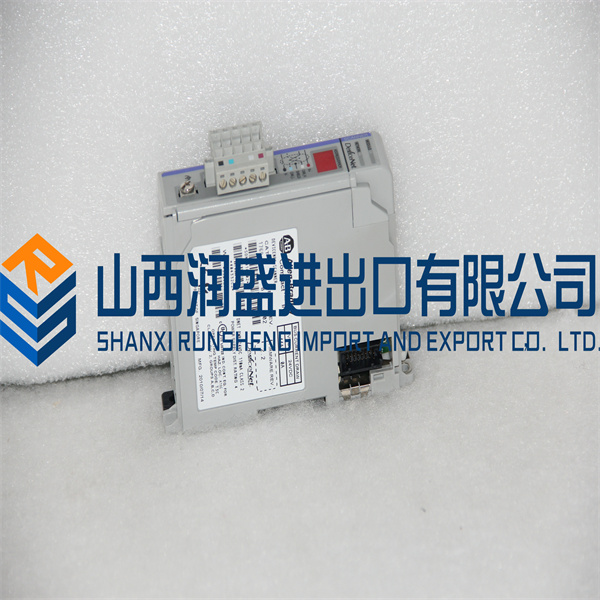

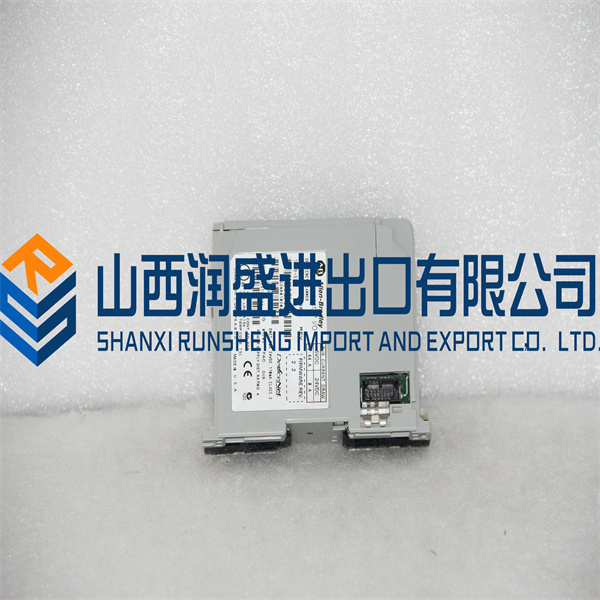

Allen-Bradley 1769-SDN是作为CompactLogix DeviceNet扫描仪通信模块运行的PLC。通过1769-SDN，可以在CompactLogix控制器，MicroLogix 1500可编程控制器和DeviceNet设备之间进行通信。该模块的尺寸也为118 x 87 x 35毫米，包括138毫米的安装卡舌，重约280克或0.61磅。1769-SDN具有大的总线电流消耗，在5伏直流电（2.2瓦）和3.8瓦时，其大散热量分别为440 mA。
1769-SDN不应安装在环境大气中包含挥发性或腐蚀性气体，蒸气或粉尘的任何地方。1769-SDN的工作温度为0到60摄氏度或32到140华氏度，不应将其存放在腐蚀性环境中的任何地方。该模块与所连接的PowerFlex 4-Class驱动器之间的大电缆距离为10米。大电缆长度在125K波特时必须为500米，在500K波特时必须为100米。1769-SDN距电源的距离不能超过4个模块，因此它的电源距离额定值为4。它的DeviceNet电源要求是NEC 2级90伏（直流11伏），110毫安（直流25伏）。，以及200毫安（持续1.5毫秒）。1769-SDN能够读取和写入从属设备的输入和输出，与对等设备进行通信
PLC系统组成及各部分的功能
一．系统组成。
二．各部分的作用。
1．CPU运算和控制中心
起“心脏”作用。
纵：当从编程器输入的程序存入到用户程序存储器中，然后CPU根据系统所赋予的功能（系统程序存储器的解释编译程序），把用户程序翻译成PLC内部所认可的用户编译程序。
横：输入状态和输入信息从输入接口输进，CPU将之存入工作数据存储器中或输入映象寄存器。然后由CPU把数据和程序有机地结合在一起。把结果存入输出映象寄存器或工作数据存储器中，然后输出到输出接口、控制外部驱动器。
组成：CPU由控制器、运算器和寄存器组成。这些电路集成在一个芯片上。CPU通过地址总线、数据总线与I/O接口电路相连接。
2．存储器
具有记忆功能的半导体电路。
分为系统程序存储器和用户存储器。
系统程序存储器用以存放系统程序，包括管理程序，监控程序以及对用户程序做编译处理的解释编译程序。由只读存储器、ROM组成。厂家使用的，内容不可更改，断电不消失。
用户存储器：分为用户程序存储区和工作数据存储区。由随机存取存储器（RAM）组成。用户使用的。断电内容消失。常用高效的锂电池作为后备电源，寿命一般为3~5年。
3．输入/输出接口
（1）输入接口：
光电耦合器由两个发光二极度管和光电三极管组成。
发光二级管：在光电耦合器的输入端加上变化的电信号，发光二极管就产生与输入信号变化规律相同的光信号。
光电三级管：在光信号的照射下导通，导通程度与光信号的强弱有关。在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
输入接口电路工作过程：当开关合上，二极管发光，然后三极管在光的照射下导通，向内部电路输入信号。当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
（2）输出接口
PLC的继电器输出接口电路
工作过程：当内部电路输出数字信号1，有电流流过，继电器线圈有电流，然后常开触点闭合，提供负载导通的电流和电压。当内部电路输出数字信号0，则没有电流流过，继电器线圈没有电流，然后常开触点断开，断开负载的电流或电压。也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作。
三种类型：
继电器输出：有触点、寿命短、频率低、交直流负载
晶体管输出：无触点、寿命长、直流负载
晶闸管输出：无触点、寿命长、交流负载
4．编程器
编程器分为两种，一种是手持编程器，方便。我们实验室使用的就是手持编程器。二种是通过PLC的RS232口。与计算机相连。然后敲击键盘。通过NSTP-GR软件（或WINDOWS下软件）向PLC内部输入程序。
第二节PLC的基本工作原理
一．PLC采用“顺序扫描，不断循环”的工作方式
1．每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
2．输入刷新过程。当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。只有程序进行下一次扫描时，新状态才被读入。
3．一个扫描周期分为输入采样，程序执行，输出刷新。
4．元件映象寄存器的内容是随着程序的执行变化而变化的。
5．扫描周期的长短由三条决定。（1）CPU执行指令的速度（2）指令本身占有的时间（3）指令条数
6．由于采用集中采样。集中输出的方式。存在输入/输出滞后的现象，即输入/输出响应延迟。
二．PLC与继电器控制系统、微机区别
1．PLC与继电器控制系统区别
前者工作方式是“串行”，后者工作方式是“并行”。
前者用“软件”，后者用“硬件”。
2．PLC与微机区别
前者工作方式是“循环扫描”。后者工作方式是“待命或中断”
PLC编程方式
PLC最突出的优点采用“软继电器”代替“硬继电器”。用“软件编程逻辑”代替“硬件布线逻辑”。
PLC编程语言有梯形图、布尔助记符语言，等等。尤其前两者为常用。
梯形图语言特点：
1．每个梯形图由多个梯级组成。
2．梯形图中左右两边的竖线表示假想的逻辑电源。当某一梯级的逻辑运算结果为“1”时，有假想的电流通过。
3．继电器线圈只能出现一次，而它的常开、常闭触点可以出现无数次。
4．每一梯级的运算结果，立即被后面的梯级所利用。
5．输入继电器受外部信号控制。只出现触点，不出现线圈。
第四节主要技术性能
用户程序存储容量：是衡量可存储用户应用程序多少的指标。通常以字或K字为单位。16位二进制数为一个字，每1024个字为1K字。PLC以字为单位存储指令和数据。一般的逻辑操作指令每条占1个字。定时/计数，移位指令占2个字。数据操作指令占2~4个字。
每五节PLC的分类
按结构分类：
1．整体式：是把PLC各组成部分安装在一起或少数几块印刷电路板上，并连同电源一起装在机壳内形成一个单一的整体，称之为主机或基本单元、小型、超小型PLC采用这种结构。
模块式：是把PLC各基本组成做成独立的模块。中型、大型PLC采用这种方式。便于维修
